サイズ表
リコイル
以下のボタンからリコイルのサイズ表をPDFでダウンロードできます。
タングレス
以下のボタンからタングレスのサイズ表をPDFでダウンロードできます。
| 推奨エアー圧 | ||||||||||
| サイズ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1インチ | #2 | #4 | #5 | #6 | #8#10 | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" |
| ミリ | M2-2.5 | M2.5 | M3 | M3.5 | M4,M5 | M6,M7 | M8 | M10 | - | M12 |
| 推奨エアー圧 | ||||||||||
| psi | 25 | 20-30 | 25-30 | 40 | 45 | 50-60 | 60 | 70 | 70-80 | 90 |
| bar | 1.7 | 1.3-2.0 | 1.7-2.0 | 2.72 | 3.06 | 3.4-4.0 | 4.0 | 4.76 | 4.7-5.4 | 6.0 |
| Mpa | 0.172 | 0.138-0.206 | 0.172-0.206 | 0.275 | 0.310 | 0.344-0.413 | 0.413 | 0.482 | 0.482-0.551 | 0.620 |
上記のセッティングがうまくいかない場合、エアー圧を下げて最良のセッティング圧をさがしてください。
工具の故障を防ぐ為に水抜き・潤滑されたきれいなエアーを使用してください。
上記は各サイズ毎に推奨するエアー圧です。参考にしてください。

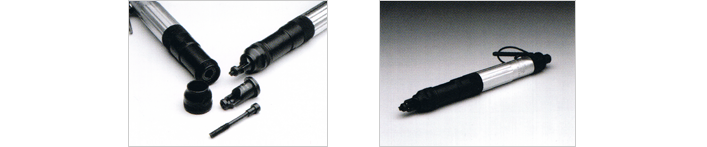

| サイズ | アセンブリー | アダプター | モータ | モーター+ アダプター |
モーター+ アダプター(一体式) |
|---|---|---|---|---|---|
| ミリ並目 | |||||
| 2.5-0.45 | M8751-2.2-15 | M8550-R | M8510-1 | M8500-1 | NR-HL 1409 |
| 3-0.5 | M8751-3-15 | M8550-R | M8510-1 | M8500-1 | NR-HL 1409 |
| 4-0.7 | M8751-4-15 | M8550-R | M8510-1 | M8500-1 | NR-HL 1409 |
| 5-0.8 | M8951-4-15 | M8550-R | M8510-1 | M8500-1 | NR-HL 1409 |
| 6-1.0 | M8751-6-15 | M8550-R | M8510-1 | M8500-1 | NR-HL 1409 |
| 7-1.0 | M8751-7-15 | M8550-R | M8510-1 | M8500-1 | NR-HL 1410 |
| 8-1.25 | M8751-8-15 | M8550-1R | M8510-1 | M8500-2 | NR-HL 1410 |
| 10-1.5 | M8751-10-15 | M8550-1R | M8510-1 | M8500-2 | NR-HL 1410 |
| 12-1.75 | M8751-12-15 | M8550-1R | M8510-1 | M8500-2 | NR-HL 1410 |

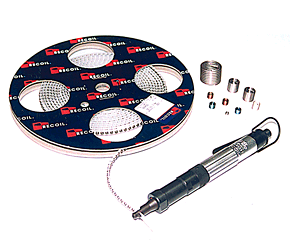

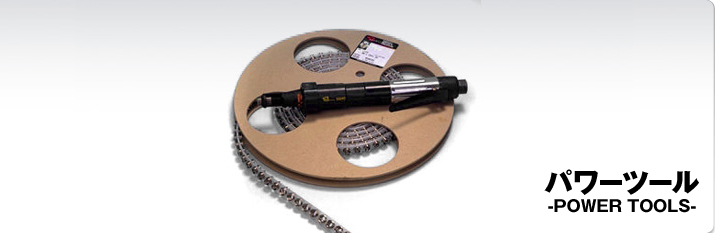

インサート挿入作業の効率を上げ、かつ作業者の疲労を軽減する為に、リコイルではディスクタイプのインサート(M2.5～M12、#2～5/16”)を用意しています。
- 扱いが簡単
- 挿入時間が短縮でき、挿入コストが削減できる
- 在庫管理がしやすい。
インサートが埋め込まれたプラスティック製のバンドを、エアー式挿入工具先端のアセンブリーの溝に通して使用します。
ディスクタイプにも通常インサートと同じく数種類のコーディング付のものがあります。
下の表は一般的なサイズと、ひと巻きのインサートの数量です。
| 部品番号 | サイズ | 長さ | １巻入数 | リールサイズ |
|---|---|---|---|---|
| 05252SF, 05253SF, 05254SF | M2.5 | 1D | 1000 | 小 |
| 05033SF, 05034SF | M3 | 1.5D | 1000 | 小 |
| 05353SF, 05354SF | M3.5 | 1.5-2D | 1000 | 小 |
| 05043SF, 05044SF | M4 | 1.5-2D | 1000 | 大 |
| 05042SF | M4 | 1D | 1000 | 小 |
| 05052SF | M5 | 1D | 1000 | 大 |
| 05053SF, 05054SF | M5 | 1.5-2D | 500 | 大 |
| 05062SF, 05063SF, 05064SF | M6 | 1-2D | 500 | 大 |
| 05082SF, 05083SF, 05084SF | M8-1.25 | 1.5-2D | 500 | 大 |
| 05102SF, 05103SF, 05104SF | 1-2D | 250 | 大 | |
| 05122SF, 05123SF, 05124SF | M12-1.75 | 1-2D | 125 | 大 |
