ディスクタイプインサート

リコイル独自のめねじ補修キットは、産業機械・自動車・オートバイの保守・修理用として世界中で広く使用されています。

以下のパーツが赤いプラスティック製の箱に入っています。

中タップ(HSS)
1.5Dのインサート
S型挿入工具
使用説明書
タング折取工具(M8まで。M9以上はS型挿入工具を用いてタングを折り取ってください)
推奨ドリルサイズ(ラベルに表示)

スパークプラグ用キットにはパイロットタップが入っています。パイロットタップはドリルを使うことなくオーバーサイズのタップを立てることができ、また、元のねじがガイドの役目を果たしますので角度誤差も生じません。
※止り穴には使用できません。

並目	部品番号	インサート入数
M2-0.4	35020	10
M2.2-0.45	35010	10
M2.5-0.45	35250	10
M3-0.5	35030	10
M3.5-0.6	35350	10
M4-0.7	35040	10
M5-0.8	35050	10
M6-1.0	35060	10
M7-1.0	35070	10
M8-1.25	35080	10
M9-1.25	35090	10
M10-1.5	35100	10
M11-1.5	35110	5
M12-1.75	35120	5
M13-1.75	35130	5
M14-2.0	35140	5
M15-2.0	35150	5
M16-2.0	35160	5
M18-2.5	35180	5
M20-2.5	35200	5
M22-2.5	35220	5
M24-3.0	35240	5
M27-3.0	35270	5
M30-3.5	35300	5
M30-3.0	35300-3	5
M36-4.0	35360	4
M39-4.0	35390	5
M42-4.5	35420	5
M42-4.0	35420-4	4

細目	部品番号	インサート入数









M8-1.0	37080	10
M9-1.0	37090	10
M10-1.25	37100	10
M11-1.25	37110	5
M12-1.5	37120	5
M13-1.5	37130	5
M14-1.5	37140	5
M15-1.5	37150	5
M16-1.5	37160	5
M18-2.0	37180	5
M20-2.0	37200	5
M22-2.0	37220	5
M24-2.0	37240	5
M27-2.0	37270	5
M30-2.0	37300	5

M36-3.0	37360	4
M39-3.0	37390	5
M42-3.0	37240	4

極細目	部品番号	インサート入数











M10-1.0	38101	10
M11-1.0	38110	5
M12-1.25	38121	5

M14-1.25	38141	5


M18-1.5	38181	5
M20-1.5	38200	5
M22-1.5	38220	5
M24-1.5	38240	5
M27-1.5	38270	5
M30-1.5	38300	5

M36-1.5	38360	4
M39-2.0	38390	5

スパークプラグ	部品番号	インサート入数











M10-1.0	38100	10

M12-1.25	38120	10

M14-1.25	38140	10
M14-1.25	38147	9

M18-1.5	38180	5

UNC	部品番号	インサート入数
#2-56	33520	10
#3-48	33530	10
#4-40	33540	10
#5-40	33550	10
#6-32	33560	10
#8-32	33580	10
#10-24	33600	10
#12-24	33620	10
1/4-20	33040	10
5/16-18	33050	10
3/8-16	33060	10
7/16-14	33070	5
1/2-13	33080	5
9/16-12	33090	5
5/8-11	33100	5
11/16-11	33110	5
3/4-10	33120	5
7/8-9	33140	5
1-8	33160	5
11/8-7	33180	5
11/4-7	33200	5
13/8-6	33220	5
11/2-6	33240	4

NPT /管用ねじ	部品番号	インサート入数
1/8-27	36020	10
1/4-18	36040	10
3/8-18	36060	10
1/2-14	36080	5
3/4-14	36120	5

UNF	部品番号	インサート入数
#3-56	34530	10
#4-48	34540	10
#6-40	34560	10
#8-36	34580	10
#10-32	34600	10
#12-28	34620	10
1/4-28	34040	10
5/16-24	34050	10
3/8-24	34060	10
7/16-20	34070	5
1/2-20	34080	5
9/16-18	34090	5
5/8-18	34100	5
3/4-16	34120	5
7/8-14	34140	5
1-12	34160	5
1-14	34160-14	5
11/8-12	34180-14	5
11/4-12	34200	5
13/8-12	34220	5
11/2-12	34240	4

BSC	部品番号	インサート入数
1/4-26	30040	10
5/16-26	36500	10
3/8-26	36600	10
7/16-26	36700	5
1/2-26	36800	5

BSF	部品番号	インサート入数
3/16-22	30030	10
1/4-26	30040	10
5/16-22	30050	10
3/8-20	30060	10
7/16-18	30070	5
1/2-16	30080	5
9/16-16	30090	5
5/8-14	30100	5
3/4-12	30120	5
7/8-11	30140	5
1-10	30160	5
11/4-9	30200	5

BSP /管用ねじ	部品番号	インサート入数
1/8-28	31020	10
1/4-19	31040	10
3/8-19	31060	5
1/2-14	31080	5
5/8-14	31100	5
3/4-14	31120	5
1-11	31160	5

パイロットタップ付リコイルキット	部品番号	インサート入数
M5-0.8	35053	10
M6-1.0	35063	10
M8-1.25	35083	10
M10-1.5	35103	10
M10-1.25	37103	10
M12-1.75	35123	5
M12-1.5	37123	5
M14-1.5	37143	5

BSW	部品番号	インサート入数
1/8-40	32020	10
3/16-24	32030	10
1/4-20	32040	10
5/16-18	32050	10
3/8-16	32060	10
7/16-14	32070	5
1/2-12	32080	5
9/16-12	32090	5
5/8-11	32100	5
3/4-10	32120	5
7/8-9	32140	5
1-8	32160	5
11/8-7	32180	5
11/4-7	32200	5
13/8-6	32220	5
11/2-6	32240	5

BA	部品番号	インサート入数
0BA	30500	10

2BA	30520	10
4BA	30540	10
6BA	30560	10

8山	部品番号	インサート入数
11/8-8	36180	5
11/4-8	36200	5
13/8-8	36220	5
11/2-8	36240	4
15/8-8	36260	4
13/8-8	36280	4
17/8-8	36300	4
2-8	36320	4

レンジキット部品番号	組込サイズ
33004	UNC-1/4-20, 5/16-18, 3/8-16, 7/16-14, 1/2-13
34004	UNF-1/4-28, 5/16-24, 3/8-24, 7/16-20, 1/2-20
32004	BSW-1/4-20, 5/16-18, 3/8-16, 7/16-14, 1/2-12
35004	METRIC-ISO-M5-0.8, M6-1, M8-1.25, M10-1.5, M12-1.75
35005	METRIC-ISO-M6-1, M8-1.25, M10-1, M10-1.25, M12-1.75, M16-2
38006	M/C(M/cycle)-M6-1, M8-1.25, M10-1, M10-1.25, M14-1.25, M14-1.25
38007	O.P.E(Outdoor Power Equip't)-M5-8, M6-1, M8-1.25, M14-1.25, 1/4-20, 5/16-18
38008	VW-M6-1, M7-1, M8-1.25, M10-1.5, M12-1.5, M14-1.25
30004	BSF-1/4-26, 5/16-22, 3/8-20, 7/16-18, 1/2-16
33005	M6-1, M8-1.25, M10-1.5, M12-1.75, M14-1.25

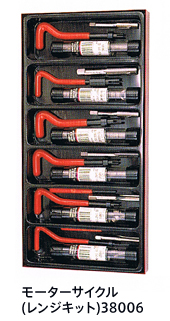

モーターサイクル(レンジキット)38006

通常のリコイルキットのS型挿入工具のかわりにタップハンドル機能付の挿入工具が入っています。
あわせてマグネット式折取工具もセットされています。

並目	部品番号	インサート入数
M3-0.5	35038	15
M4-0.7	35048	15
M5-0.8	35058	15
M6-1.0	35068	15
M7-1.0	35078	15
M8-1.25	35088	15
M10-1.5	35108	10
M12-1.75	35128	10

UNC	部品番号	インサート入数
#4-40	33548	15
#6-32	33568	15
#8-32	33588	15
#10-24	33608	15
1/4-20	33048	15
5/16-18	33058	15
3/8-16	33068	10
7/16-14	33078	10
1/2-13	33088	10

細目	部品番号	インサート入数





M8-1.0	37088	15
M10-1.25	37108	10
M12-1.5	37128	10

UNF	部品番号	インサート入数
#10-32	34608	15
1/4-28	34048	15
5/16-24	34058	15
3/8-24	34068	10
7/16-20	34078	10
1/2-20	34088	10

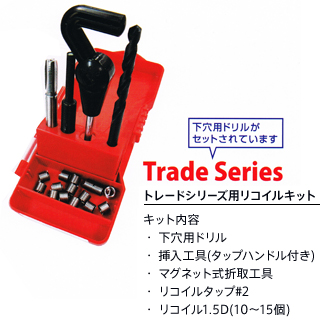

トレードシリーズキット

通常のリコイルキットに専用ドリルがセットされています。

UNC	部品番号	長さ
UNC	部品番号	1D入数	1.5D入数	2D入数
#4-40	33546	12	12	12
#5-40	33556	12	12	12
#6-30	33566	12	12	12
#8-32	33586	12	12	12
#10-24	33606	12	12	12
#12-24	33626	12	12	12
1/4-20	33046	12	12	12
5/16-18	33056	12	12	12
3/8-16	33066	6	6	6
7/16-14	33076	6	6	6
1/2-13	33086	6	6	6

UNF	部品番号	長さ
UNF	部品番号	1D入数	1.5D入数	2D入数
#6-40	34566	12	12	12
#8-36	34586	12	12	12
#10-32	34606	12	12	12
1/4-28	34046	12	12	12
5/16-24	34056	12	12	12
3/8-24	34066	6	6	6
7/16-20	34076	6	6	6
1/2-20	34086	6	6	6

並目	部品番号	長さ
並目	部品番号	1D入数	1.5D入数	2D入数
M3-0.5	35036	12	12	12
M3.5-0.6	35356	12	12	12
M4-0.7	35046	6	6	6
M5-0.8	35056	6	6	6
M6-1.0	35066	6	6	6
M7-1.0	35076	6	6	6
M8-1.25	35086	6	6	6
M9-1.25※	35096		12
M10-1.5	35106	6	6	6
M11-1.5※	35116		6
M12-1.75	35126	6	6	6
M14-2.0	35146		6
M16-2.0	35166		6
M18-2.5※	35186		6
M20-2.5※	35206		4

並目	部品番号	長さ
並目	部品番号	1D入数	1.5D入数	2D入数
M8-2.0	37086	6	6	6
M10-1.25	37106	6	6	6
M12-1.5	37125	6	6	6
M14-1.5※	37146		6
M16-1.5※	37166		6

プロシリーズ用リコイルキット
